METALL-VERBINDER AU 159M FÜR SCHUTZSCHLAUCH NORPLAST PVC 112

Anzeigen Bilder der Varianten in Tabelle

Metall-Verbinder AU 159M mit metrischem starrem Anschlussgewinde. Extra dicht dank der der Schlauchform angepassten Dichtung.

Verwendung:

  • Maschinenbau und Bauindustrie
  • Für Metall-Schutzschläuche (Kabelschutz mit Schraubverbindung zur schnellen Montage und Installation)
  • Elektroinstallationen und Schaltschränke.

Technische Parameter:

  • Metrisches Außengewinde (M), mit Sechskant-Schlüsselfläche
  • Wiederverwendbar, mehrteilig
  • Schutzart: IP 54
  • Selbstverlöschend
  • Vibrationsfest
  • Material Gehäuse: vernickeltes Messing
  • Material Innenmuffe: Messing-Ringschnalle mit Kunststoff (TPE)
  • Farbe: silberfarben
  • Arbeitstemperatur: -10 °C/+110 °C
Erfüllt die Normen:
  • Schutzart gemäß EN 60529
  • Entworfen gemäß EN 60204 für Maschinen und Anlagen
  • Gewinde M (metrisch) gemäß EN 60423
  • Entspricht der RoHS-Richtlinie
Detaillierte Beschreibung
Tabelle der Varianten
Detaillierte Beschreibung
Technische Dokumentation (1)
Dienstleistungen
Lesen Sie

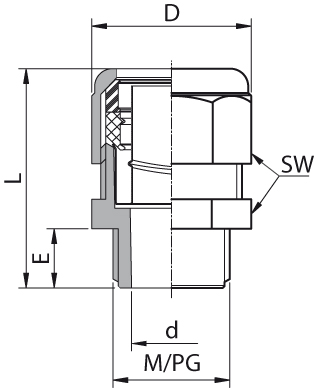

Tabelle der Varianten


Best.-Code
Endstück-Abmessung
Außengewinde
Gewindelänge
Gesamtlänge
Außendurchmesser
(D-mm)
Innendurchmesser
(D-mm)
IP
Gewicht
Verpackung
Ihr GHP
ohne MWSt*
Verfügbarkeit
auf Lager
01221100
10 M10x1 9 mm 33 mm 19,3 7,7 54 0,016 kg/Stk 10,00 Stk 6,322 €/Stk Detail
01221105
10 M10x1 9 mm 33 mm 19,3 7,7 54 0,016 kg/Stk 50,00 Stk 5,496 €/Stk Detail
01221140
14 M12x1 10 mm 35 mm 23,6 8,3 54 0,022 kg/Stk 10,00 Stk 6,322 €/Stk Detail
01221145
14 M12x1 10 mm 35 mm 23,6 8,3 54 0,022 kg/Stk 50,00 Stk 5,496 €/Stk Detail
01221170
17 M16x1 10 mm 37 mm 26,8 12,2 54 0,037 kg/Stk 10,00 Stk 7,231 €/Stk Detail
01221175
17 M16x1 10 mm 37 mm 26,8 12,2 54 0,037 kg/Stk 50,00 Stk 6,405 €/Stk Detail
01221190
19 M20x1 10 mm 38 mm 28,9 15 54 0,039 kg/Stk 10,00 Stk 9,669 €/Stk Detail
01221195
19 M20x1 10 mm 38 mm 28,9 15 54 0,039 kg/Stk 50,00 Stk 8,430 €/Stk Detail
01221210
21 M20x1 11 mm 40 mm 31 16 54 0,051 kg/Stk 10,00 Stk 9,669 €/Stk Detail
01221215
21 M20x1 11 mm 40 mm 31 16 54 0,051 kg/Stk 50,00 Stk 8,430 €/Stk Detail
01221270
27 M25x1 11 mm 42 mm 38,5 20,8 54 0,086 kg/Stk 10,00 Stk 14,132 €/Stk Detail
01221275
27 M25x1 11 mm 42 mm 38,5 20,8 54 0,086 kg/Stk 25,00 Stk 12,231 €/Stk Detail
01221360
36 M32x1 12 mm 45 mm 49,2 27,5 54 0,143 kg/Stk 2,00 Stk 23,636 €/Stk Detail
01221365
36 M32x1 12 mm 45 mm 49,2 27,5 54 0,143 kg/Stk 25,00 Stk 20,496 €/Stk Detail
01221450
45 M40x1 12,5 mm 48 mm 58,9 35,5 54 0,213 kg/Stk 2,00 Stk 41,529 €/Stk Detail
01221455
45 M40x1 12,5 mm 48 mm 58,9 35,5 54 0,213 kg/Stk 25,00 Stk 36,157 €/Stk Detail
01221520
50 M40x1 13 mm 50 mm 67,4 44 54 0,285 kg/Stk 2,00 Stk 70,909 €/Stk Detail
01221525
50 M40x1 13 mm 50 mm 67,4 44 54 0,285 kg/Stk 10,00 Stk 61,736 €/Stk Detail
01221560
56 M50x1 14 mm 55 mm 71,7 45,5 54 0,338 kg/Stk 2,00 Stk 70,909 €/Stk Detail
01221565
56 M50x1 14 mm 55 mm 71,7 45,5 54 0,338 kg/Stk 10,00 Stk 61,736 €/Stk Detail

*) Die Preise verstehen sich zuzüglich der MWSt, gelten für Unternehmen. Detailliert über die MWSt-Abrechnung.

Detaillierte Beschreibung für: METALL-VERBINDER AU 159M FÜR SCHUTZSCHLAUCH NORPLAST PVC 112

Metall-Verbinder AU 159M mit metrischem starrem Anschlussgewinde. Extra dicht dank der der Schlauchform angepassten Dichtung.

Verwendung:

  • Maschinenbau und Bauindustrie
  • Für Metall-Schutzschläuche (Kabelschutz mit Schraubverbindung zur schnellen Montage und Installation)
  • Elektroinstallationen und Schaltschränke.

Technische Parameter:

  • Metrisches Außengewinde (M), mit Sechskant-Schlüsselfläche
  • Wiederverwendbar, mehrteilig
  • Schutzart: IP 54
  • Selbstverlöschend
  • Vibrationsfest
  • Material Gehäuse: vernickeltes Messing
  • Material Innenmuffe: Messing-Ringschnalle mit Kunststoff (TPE)
  • Farbe: silberfarben
  • Arbeitstemperatur: -10 °C/+110 °C
Erfüllt die Normen:
  • Schutzart gemäß EN 60529
  • Entworfen gemäß EN 60204 für Maschinen und Anlagen
  • Gewinde M (metrisch) gemäß EN 60423
  • Entspricht der RoHS-Richtlinie
