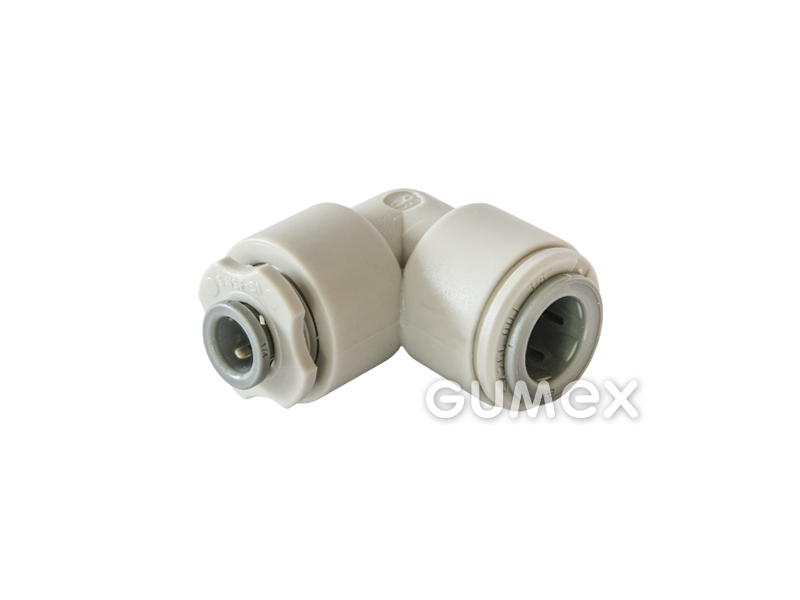

STECKKUPPLUNG WINKEL ZOLLAUSFÜHRUNG JOHN GUEST - SUPERSEAL

    Anzeigen Bilder der Varianten in Tabelle

    WInkel-Steckkupplungen JOHN GUEST SUPERSEAL ermöglichen eine schnelle und extra starke Verbindung überall dort, wo sich auf einer Seite Hartstahl-, Niro-Stahl- und andere polierte Metallrohre, und auf der anderen Seite Kunststoff- oder Weichmetallrohre befinden. Das Stecksystem ist zeitsparend. Sein Vorteil besteht darin, dass die Verbindung binnen Sekunden werkzeuglos hergestellt und gelöst werden kann Diese Kupplung es ist auf einer Seite mit einer Mutter und Keilscheibe aus Kunststoff, die zusätzlichen Druck auf das Rückhaltesystem ausübt, ausgestattet. Dadurch wird sichergestellt, dass die Zähne des Halteelements gründlich in das Rohr greifen und das Rohr festhalten, während der O-Ring für eine höhere Abdichtung zusammengedrückt wird. Die Kupplungen eignen sich für Lebensmittel, Getränke, Luft und Inertgase und deshalb können sie in Ausschankanlagen mit N2/CO2-Mischgas oder in Pneumatik- und Vakuumsystemen verwendet werden.

    Verwendung:

    • Getränkeausgabe
    • Klempnereiarbeiten
    • Heizungswesen
    • Druckluft und pneumatische Anlagen
    • Telekommunikationen
    • Automobilindustrie

    Technische Parameter:

    • Winkel-Verbindungsstück 90°
    • Zoll-Ausführung
    • Arbeitsdruck für Abmessungen 5/32""-5/16"" Medium Luft -20 °C: 16 bar
    • Arbeitsdruck für Abmessungen 5/32""-5/16"" Medium Flüssigkeiten und Luft +1 °C: 16 bar
    • Arbeitsdruck für Abmessungen 5/32""-5/16"" Medium Flüssigkeiten und Luft +20 °C: 16 bar
    • Arbeitsdruck für Abmessungen 5/32""-5/16"" Medium Flüssigkeiten und Luft +65 °C: 10 bar
    • Arbeitsdruck für Abmessungen 3/8""-1/2"" Medium Luft -20 °C: 10 bar
    • Arbeitsdruck für Abmessungen 3/8""-1/2"" Medium Flüssigkeiten und Luft +1 °C: 10 bar
    • Arbeitsdruck für Abmessungen 3/8""-1/2"" Medium Flüssigkeiten und Luft +20 °C: 10 bar
    • Arbeitsdruck für Abmessungen 3/8""-1/2"" Medium Flüssigkeiten und Luft +65 °C: 7 bar
    • Material: Acetal-Copolymer
    • O-Ring: NBR
    • Farbe: Grau

    Erfüllt die Normen:

    • Geeignet für Lebensmittelkontakt nach 1935/2004/EG und 10/2011/EU
    Tabelle der Varianten (1)
    Detaillierte Beschreibung
    Technische Dokumentation (1)

    Tabelle der Varianten


    Best.-Code
    Für Rohr
    Gewicht
    Verpackung
    Ihr GHP
    ohne MwSt*
    Detail varianty
    na nákup
    Best.-Code
    Für Rohr
    Gewicht
    Verpackung
    Ihr GHP
    ohne MwSt*
    Detail varianty
    na nákup
    Nicht vorrätig
    02143095
    5/16"" - 3/8 0,015 kg/Stk 10,00 Stk Preis anzeigen Detail

    *) Die Preise verstehen sich zuzüglich der MwSt, gelten für Unternehmen. Detailliert über die MwSt-Abrechnung.

    Detaillierte Beschreibung für: STECKKUPPLUNG WINKEL ZOLLAUSFÜHRUNG JOHN GUEST - SUPERSEAL

    WInkel-Steckkupplungen JOHN GUEST SUPERSEAL ermöglichen eine schnelle und extra starke Verbindung überall dort, wo sich auf einer Seite Hartstahl-, Niro-Stahl- und andere polierte Metallrohre, und auf der anderen Seite Kunststoff- oder Weichmetallrohre befinden. Das Stecksystem ist zeitsparend. Sein Vorteil besteht darin, dass die Verbindung binnen Sekunden werkzeuglos hergestellt und gelöst werden kann Diese Kupplung es ist auf einer Seite mit einer Mutter und Keilscheibe aus Kunststoff, die zusätzlichen Druck auf das Rückhaltesystem ausübt, ausgestattet. Dadurch wird sichergestellt, dass die Zähne des Halteelements gründlich in das Rohr greifen und das Rohr festhalten, während der O-Ring für eine höhere Abdichtung zusammengedrückt wird. Die Kupplungen eignen sich für Lebensmittel, Getränke, Luft und Inertgase und deshalb können sie in Ausschankanlagen mit N2/CO2-Mischgas oder in Pneumatik- und Vakuumsystemen verwendet werden.

    Verwendung:

    • Getränkeausgabe
    • Klempnereiarbeiten
    • Heizungswesen
    • Druckluft und pneumatische Anlagen
    • Telekommunikationen
    • Automobilindustrie

    Technische Parameter:

    • Winkel-Verbindungsstück 90°
    • Zoll-Ausführung
    • Arbeitsdruck für Abmessungen 5/32""-5/16"" Medium Luft -20 °C: 16 bar
    • Arbeitsdruck für Abmessungen 5/32""-5/16"" Medium Flüssigkeiten und Luft +1 °C: 16 bar
    • Arbeitsdruck für Abmessungen 5/32""-5/16"" Medium Flüssigkeiten und Luft +20 °C: 16 bar
    • Arbeitsdruck für Abmessungen 5/32""-5/16"" Medium Flüssigkeiten und Luft +65 °C: 10 bar
    • Arbeitsdruck für Abmessungen 3/8""-1/2"" Medium Luft -20 °C: 10 bar
    • Arbeitsdruck für Abmessungen 3/8""-1/2"" Medium Flüssigkeiten und Luft +1 °C: 10 bar
    • Arbeitsdruck für Abmessungen 3/8""-1/2"" Medium Flüssigkeiten und Luft +20 °C: 10 bar
    • Arbeitsdruck für Abmessungen 3/8""-1/2"" Medium Flüssigkeiten und Luft +65 °C: 7 bar
    • Material: Acetal-Copolymer
    • O-Ring: NBR
    • Farbe: Grau

    Erfüllt die Normen:

    • Geeignet für Lebensmittelkontakt nach 1935/2004/EG und 10/2011/EU
