Benötigen Sie für das Produkt ein Maßprotokoll?

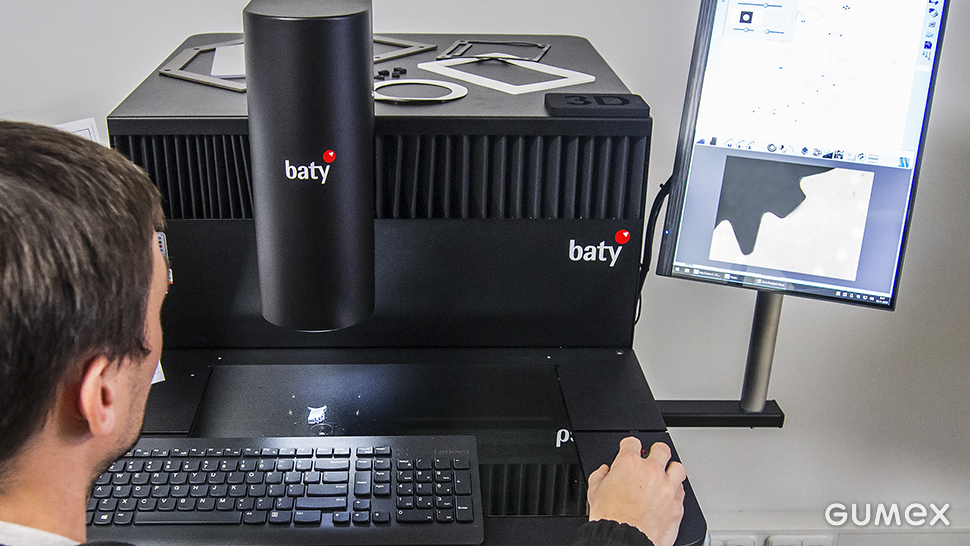

Das Messen und Scannen von 2D-Produkten wird bei uns mit einem professionellen Messgerät – dem VµMASTER 2D-Kamera-Profilprojektor – durchgeführt.

Messgerät

Wir sind bemüht, unseren Kunden Produkte mit der besten Qualität zu liefern. Für uns ist die Genauigkeit der Produktabmessungen von Bedeutung, unabhängig davon, ob sie aus unserer Produktion oder von unseren Lieferanten stammen. Deshalb verwenden wir in unserem Produktionswerk in Strážnice das Gerät VµMASTER mit patentierter Messtechnologie ColourMap™, die uns folgendes ermöglicht:

  • Messen, Scannen, Vergleichen der 2D-Produkte mit ihren CAD-Zeichnungen

Das Gerät erkennt per Video die Kanten, dabei werden Hunderte von Elementpunkten aufgenommen, wobei eine hohe Messgenauigkeit (Fehler ˂ 7,5 µm) im X-, Y- Messumfang garantiert wird, scannt und vergleicht mit .dxf, anschließend liefert es eine Zeichnung im .pdf-Format und exportiert die Ergebnisse nach Excel.

  • Erstellung eines Messprotokolls, dessen Bestandteil auch eine Zeichnung mit den Messwerten und Tabelle mit den Messwerten ist
  • Kontrolle der Zulieferprodukte
  • Messung der von unseren Kunden bereitgestellten Produkte

Diese Maßkontrolle kann stattfinden, wenn der Kunde beispielsweise nur ein Muster eines Profils oder eines Schlauchs vorlegt, ohne eine Zeichnung zu haben oder die genaue Spezifikation des verwendeten Produkts zu kennen, das schnell durch ein adäquates Produkt zu ersetzen ist.

Die so erstellte Fertigungszeichnung kann dem Kunden auch bei der Herstellung und Erprobung von Prototypen oder bei der Herstellung von geometrisch komplizierten Formprodukten dienen.

Die Messung erfolgt schnell, genau und kontaktlos (der zu messende Gegenstand kann nicht beschädigt werden, alles wir mit einer Kamera aufgenommen).

Einschränkung: Messbereich X, Y 400 × 300 mm

Mit Hilfe dieses Geräts möchten wir uns vergewissern, dass wir unsere Arbeit korrekt und mit der erforderlichen Genauigkeit ausführen, und wir nutzen es auch, um die Suche nach einer geeigneten Lösung für den Kundenwunsch zu beschleunigen. (Wenn z.B. dem Kunden ein bestimmtes Profil nicht passt, stellen wir auf diese Weise sehr schnell fest, dass er eine engere Toleranz /höhere Genauigkeit/ benötigt, und können sofort beginnen, an der Lösung zu arbeiten.)

Wir sind in der Lage, die Genauigkeit bei Profilen (Teil im Querschnitt – 2D), Schlauch-Durchmessern, wie auch bei den mit Hilfe von Plotter oder Wasserstrahl gefertigten Gummiformteilen zu messen.

Das Messen und Scannen von 2D-Produkten wird bei uns mit einem professionellen Messgerät – dem VµMASTER 2D-Kamera-Profilprojektor – durchgeführt.

Messgerät

Wir sind bemüht, unseren Kunden Produkte mit der besten Qualität zu liefern. Für uns ist die Genauigkeit der Produktabmessungen von Bedeutung, unabhängig davon, ob sie aus unserer Produktion oder von unseren Lieferanten stammen. Deshalb verwenden wir in unserem Produktionswerk in Strážnice das Gerät VµMASTER mit patentierter Messtechnologie ColourMap™, die uns folgendes ermöglicht:

  • Messen, Scannen, Vergleichen der 2D-Produkte mit ihren CAD-Zeichnungen

Das Gerät erkennt per Video die Kanten, dabei werden Hunderte von Elementpunkten aufgenommen, wobei eine hohe Messgenauigkeit (Fehler ˂ 7,5 µm) im X-, Y- Messumfang garantiert wird, scannt und vergleicht mit .dxf, anschließend liefert es eine Zeichnung im .pdf-Format und exportiert die Ergebnisse nach Excel.

  • Erstellung eines Messprotokolls, dessen Bestandteil auch eine Zeichnung mit den Messwerten und Tabelle mit den Messwerten ist
  • Kontrolle der Zulieferprodukte
  • Messung der von unseren Kunden bereitgestellten Produkte

Diese Maßkontrolle kann stattfinden, wenn der Kunde beispielsweise nur ein Muster eines Profils oder eines Schlauchs vorlegt, ohne eine Zeichnung zu haben oder die genaue Spezifikation des verwendeten Produkts zu kennen, das schnell durch ein adäquates Produkt zu ersetzen ist.

Die so erstellte Fertigungszeichnung kann dem Kunden auch bei der Herstellung und Erprobung von Prototypen oder bei der Herstellung von geometrisch komplizierten Formprodukten dienen.

Die Messung erfolgt schnell, genau und kontaktlos (der zu messende Gegenstand kann nicht beschädigt werden, alles wir mit einer Kamera aufgenommen).

Einschränkung: Messbereich X, Y 400 × 300 mm

Mit Hilfe dieses Geräts möchten wir uns vergewissern, dass wir unsere Arbeit korrekt und mit der erforderlichen Genauigkeit ausführen, und wir nutzen es auch, um die Suche nach einer geeigneten Lösung für den Kundenwunsch zu beschleunigen. (Wenn z.B. dem Kunden ein bestimmtes Profil nicht passt, stellen wir auf diese Weise sehr schnell fest, dass er eine engere Toleranz /höhere Genauigkeit/ benötigt, und können sofort beginnen, an der Lösung zu arbeiten.)

Wir sind in der Lage, die Genauigkeit bei Profilen (Teil im Querschnitt – 2D), Schlauch-Durchmessern, wie auch bei den mit Hilfe von Plotter oder Wasserstrahl gefertigten Gummiformteilen zu messen.
