Fertigen Sie Ihr eigenes Silikon-Formstück an

Silikonschläuche für die Beförderung von Kühlflüssigkeiten liefern wir in vielen verschiedenen Ausführungen:

  • Gerade Silikon-Reduzierstücke
  • Formstücke: Winkel 45°, 90 ° sowie 180 °
  • Gerade oder flexible Silikonschläuche als Meterware
  • Silikonschläuche zum Intercooler (Ladeluftkühler ).

Auch wenn wir Silikon-Formstücke in allen möglichen Abmessungen vorrätig haben, entsteht ab und zu Bedarf, ein nicht gerade typisches Formstück sofort zu liefern. Deshalb möchten wir Sie mit diesem kurzem Artikel anregen und Ihnen zeigen, wie man mit Hilfe von Formstücken und Schläuchen, Schellen und Aluminiumrohr ein solches Formstück anfertigen kann. Auch wenn diese Lösung in der Regel nur eine Notlösung ist, konnte damit schon vielen Fahrzeugen geholfen werden.

Wie wird's gemacht?

Anfertigung eines eigenen Formstücks

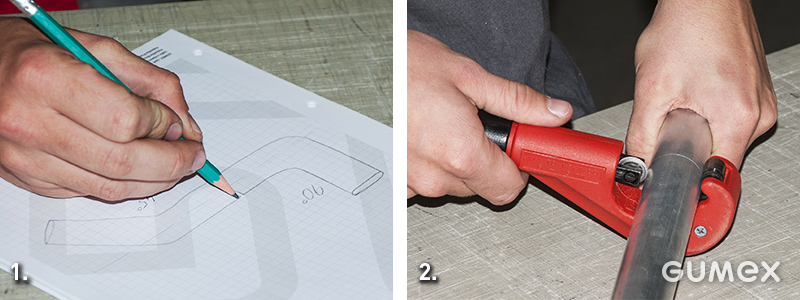

1. Überlegen Sie gründlich, welche Form und Abmessungen das Formstück haben soll.
2. Das Aluminiumrohr längen wir für Sie genau nach Ihrem Bedarf (Durchmesser, Länge) ab. Zur Verfügung stehen uns Durchmesser von 10 mm bis 100 mm.

Anfertigung eines eigenen Formstücks

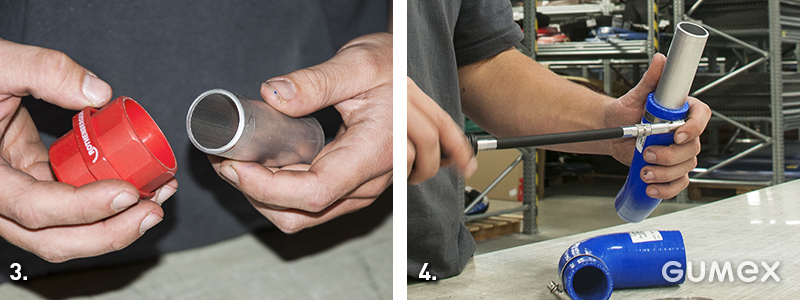

3. Verwenden Sie einen Rohrentgrater, oder entfernen Sie die scharfen Stellen mit einer Feile.
4. Bereiten Sie alles Erforderliche vor. Zu einem hochwertigen Formstück gehören auch rostfreie Schlauchschellen.

Anfertigung eines eigenen Formstücks

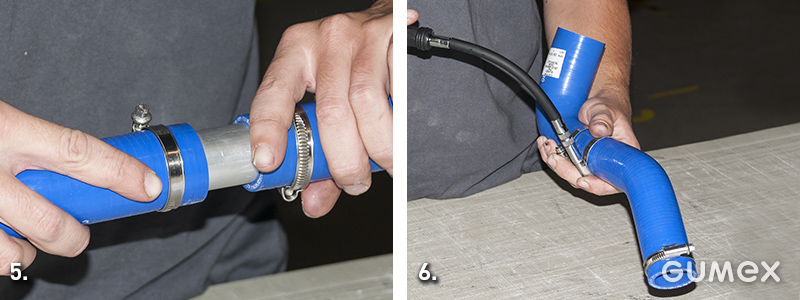

5. Die Schenkel der Formstücke schneiden Sie auf die richtige Länge zu und setzen Sie die Teile zusammen.
6. Als hervorragender Helfer beim Festziehen der Schlauchschellen hat sich ein flexibler Bit-Schraubendreher bewährt. Keine Handverletzungen mehr!

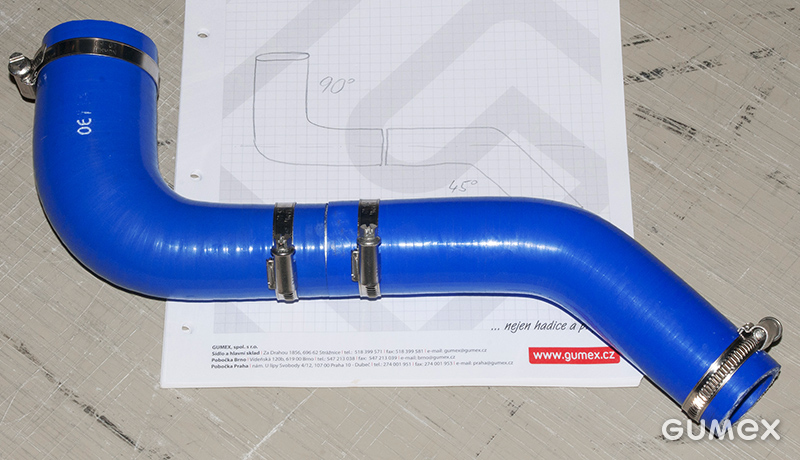

Silikon-Formstück nach Maß

7. Das Formstück ist einsatzbereit. Es muss nur noch montiert und ausprobiert werden. Wir wünschen eine gute Fahrt!

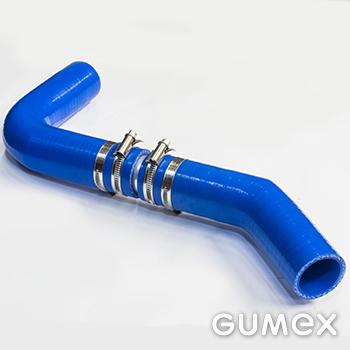

Beispiel eines fertig montierten Silikon-FormstücksZusammenfassung der wichtigsten Tricks, damit das eigenhändig angefertigte Silikon-Formstück richtig funktioniert:

  • Die glatte Oberfläche des Aluminiumrohrs muss entgratet werden
  • Das Rohr muss in so eine Tiefe eingeschoben werden, die mindestens dem 1,5-fachen des Innendurchmessers des Schlauchs entspricht
  • Den Schlauch mit einer rostfreien Schlauchschelle zusammenziehen
  • Idealerweise verwenden Sie zwei Schlauchschelle an jeder Seite der Verbindung

Vorteile des so hergestellten Formstücks

  • Schnelle Anfertigung aus den zur Verfügung stehenden Teilen
  • Sehr preiswert
  • Es ist möglich, ein einziges Stück anzufertigen

Nachteile

  • Mehrere Verbindungsstellen erhöhen das Leckagerisiko
  • Ungeeignet für serienmäßige Lösungen

Tipp für serienmäßige Montagen der Silikon-Schläuche in Motorräumen:

Verwenden Sie Festigkeits-Schlauchschellen mit Feder!

Dieser Schlauchschellentyp gewährleistet eine einwandfreie Befestigung, da die Feder einen Dichtungsdruck erzeugt, und zwar sowohl in kalter Umgebung, als auch nach Erwärmung.

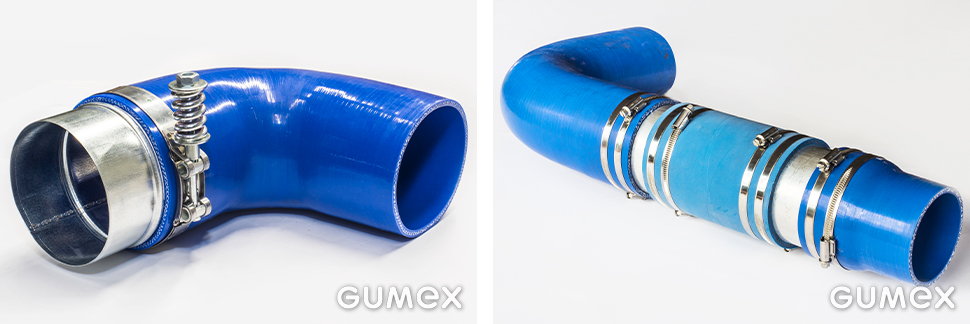

Silikon-FormstückeLinks: Silikon-Kniestück mit Nippel, festgezogen mit GBS-Schlauchschelle mit Feder. Rechts: Beispiel eines fertig montierten Silikon-Formstücks.

Empfehlung

  • Das Aluminiumrohr müssen Sie nicht bei uns kaufen, Sie können eins aus Ihren eigenen Quellen verwenden. Weil das Rohrende glatt ist (kein zylindrisches Außengewinde), empfehlen wir den Einsatz für einen Arbeitsdruck von max. 3 bar.
  • UM eine maximal möglich Abdichtung zu erreichen, verwenden Sie ein Teflonband oder selbstvulkanisierendes Band.

Silikonschläuche für die Beförderung von Kühlflüssigkeiten liefern wir in vielen verschiedenen Ausführungen:

  • Gerade Silikon-Reduzierstücke
  • Formstücke: Winkel 45°, 90 ° sowie 180 °
  • Gerade oder flexible Silikonschläuche als Meterware
  • Silikonschläuche zum Intercooler (Ladeluftkühler ).

Auch wenn wir Silikon-Formstücke in allen möglichen Abmessungen vorrätig haben, entsteht ab und zu Bedarf, ein nicht gerade typisches Formstück sofort zu liefern. Deshalb möchten wir Sie mit diesem kurzem Artikel anregen und Ihnen zeigen, wie man mit Hilfe von Formstücken und Schläuchen, Schellen und Aluminiumrohr ein solches Formstück anfertigen kann. Auch wenn diese Lösung in der Regel nur eine Notlösung ist, konnte damit schon vielen Fahrzeugen geholfen werden.

Wie wird's gemacht?

Anfertigung eines eigenen Formstücks

1. Überlegen Sie gründlich, welche Form und Abmessungen das Formstück haben soll.
2. Das Aluminiumrohr längen wir für Sie genau nach Ihrem Bedarf (Durchmesser, Länge) ab. Zur Verfügung stehen uns Durchmesser von 10 mm bis 100 mm.

Anfertigung eines eigenen Formstücks

3. Verwenden Sie einen Rohrentgrater, oder entfernen Sie die scharfen Stellen mit einer Feile.
4. Bereiten Sie alles Erforderliche vor. Zu einem hochwertigen Formstück gehören auch rostfreie Schlauchschellen.

Anfertigung eines eigenen Formstücks

5. Die Schenkel der Formstücke schneiden Sie auf die richtige Länge zu und setzen Sie die Teile zusammen.
6. Als hervorragender Helfer beim Festziehen der Schlauchschellen hat sich ein flexibler Bit-Schraubendreher bewährt. Keine Handverletzungen mehr!

Silikon-Formstück nach Maß

7. Das Formstück ist einsatzbereit. Es muss nur noch montiert und ausprobiert werden. Wir wünschen eine gute Fahrt!

Beispiel eines fertig montierten Silikon-FormstücksZusammenfassung der wichtigsten Tricks, damit das eigenhändig angefertigte Silikon-Formstück richtig funktioniert:

  • Die glatte Oberfläche des Aluminiumrohrs muss entgratet werden
  • Das Rohr muss in so eine Tiefe eingeschoben werden, die mindestens dem 1,5-fachen des Innendurchmessers des Schlauchs entspricht
  • Den Schlauch mit einer rostfreien Schlauchschelle zusammenziehen
  • Idealerweise verwenden Sie zwei Schlauchschelle an jeder Seite der Verbindung

Vorteile des so hergestellten Formstücks

  • Schnelle Anfertigung aus den zur Verfügung stehenden Teilen
  • Sehr preiswert
  • Es ist möglich, ein einziges Stück anzufertigen

Nachteile

  • Mehrere Verbindungsstellen erhöhen das Leckagerisiko
  • Ungeeignet für serienmäßige Lösungen

Tipp für serienmäßige Montagen der Silikon-Schläuche in Motorräumen:

Verwenden Sie Festigkeits-Schlauchschellen mit Feder!

Dieser Schlauchschellentyp gewährleistet eine einwandfreie Befestigung, da die Feder einen Dichtungsdruck erzeugt, und zwar sowohl in kalter Umgebung, als auch nach Erwärmung.

Silikon-FormstückeLinks: Silikon-Kniestück mit Nippel, festgezogen mit GBS-Schlauchschelle mit Feder. Rechts: Beispiel eines fertig montierten Silikon-Formstücks.

Empfehlung

  • Das Aluminiumrohr müssen Sie nicht bei uns kaufen, Sie können eins aus Ihren eigenen Quellen verwenden. Weil das Rohrende glatt ist (kein zylindrisches Außengewinde), empfehlen wir den Einsatz für einen Arbeitsdruck von max. 3 bar.
  • UM eine maximal möglich Abdichtung zu erreichen, verwenden Sie ein Teflonband oder selbstvulkanisierendes Band.
