Wir schneiden die Schläuche auf das von Ihnen gewünschte Maß!

Bei uns gilt: Sie brauchen nicht die ganze in der Verpackung vorkommende Schlauch- oder Profillänge zu kaufen. Wir längen sie auf die von Ihnen gewünschte Länge ab; dies ist lediglich in einem Fall ist nicht möglich, und zwar bei Schläuchen, die vom Hersteller mit Original-Endstück versehen sind. Je nach Bedarf können wir auch Schläuche mit Stahlspirale, mit Geflecht und selbstverständlich auch alle Schläuche ohne Armierung ablängen.

Hinweis:

  • Wir machen zwei Schnitte von einem Produkt kostenlos, drei und mehr Schnitte gegen eine Gebühr.
  • Wir schneiden sowohl das bei uns gekaufte, als auch das von Ihnen bereitgestellte Material.
  • Beim größeren Arbeitsvolumen empfehlen wir eine vorherige Terminvereinbarung.

Welche Methode des Ablängens eignet sich am besten für Ihren Auftrag? Um Ihnen die Auswahl der passenden Methode zu erleichtern, stellen wir Ihnen die Maschinen und Werkzeuge vor, die wir zu diesem Zweck einsetzen:

Schneide- und Schlagmessermaschinen bei v GUMEX und die angewendeten Verfahren

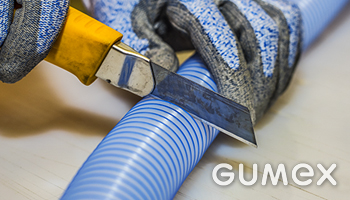

  • Cuttermesser (mit Abbrechklinge) und Kneifzange für Metallprofile

Methode: Manuelles Schneiden, AblängenCuttermesser mit Abbrechklinge

Was schafft dieses Werkzeug: Schlauch mit Metallspirale, Profile mit Metallarmierung

Verwendung: Stückproduktion

Vorteile: Verwendbar für Profile mit Metallarmierung und Schläuche mit Metallumflechtung

Einschränkung: Zeitaufwendige Methode, geringere Schnittgenauigkeit

Kostenaufwand: *

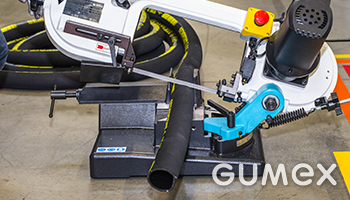

  • Bandsäge

Methode: Schneiden mit BandsägeBandsäge

Was schafft dieses Werkzeug: Schläuche bis zu einem Durchmesser von 150 mm, einschließlich Schläuche mit Metallspirale

Verwendung: Stückproduktion

Vorteile: Der Schnitt hat eine bessere Qualität, ist genauer, im Vergleich zum Cuttermesser auch gerader

Einschränkung: Dünnwandige Schläuche werden beim Schneiden zusammengedrückt, und bei den Schläuchen mit Spirale kommt es zu einem leichten Rückprall, wenn die Säge den Draht berührt.

Kostenaufwand: ***

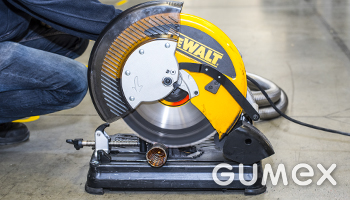

  • Tischkreissäge

Methode: Schneiden mit Schneidscheibe mit hoher DrehzahlTischkreissäge

Was schafft dieses Werkzeug: Abgasschläuche aus Metall, Schläuche mit Metallspirale

Verwendung: Stückproduktion

Vorteile: Verwendbar für Abgasschläuche aus Metall bis zu einem Durchmesser von 120 mm.

Einschränkung: Beim Schneiden von Gummischläuchen mit einer Stahlspirale kann das Gummi während des Schneidvorgangs verbrennen
Der Schnitt ist nicht sauber, muss manuell nachgearbeitet werden.

Kostenaufwand: *

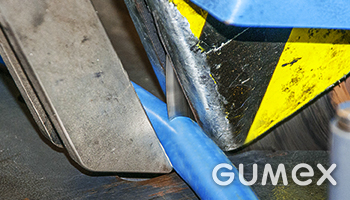

  • Tischkreissäge für Hydraulikschläuche

Methode: Schneiden mit glatter Schneidscheibe mit hoher DrehzahlTischkreissäge für Hydraulikschläuche

Was schafft dieses Werkzeug: Hydraulikschläuche mit Stahlumflechtung zum Einpressen

Verwendung: Stückproduktion

Vorteile: Beim Schneiden wird der Schlauch an die Schneidscheibe geschoben, wird jedoch nicht zusammengedrückt.
Beim Schneiden wird der Schlauch auseinandergespreizt, der Gummi verbrennt dabei nicht. Der Schnitt ist glatt.

Einschränkung: Nicht einsetzbar bei Schläuchen mit Stahlspirale oder Großserien.

Diese Methode wird bei Schläuchen bis zu einem Innendurchmesser von 3" (DN 75) verwendet.

Kostenaufwand: **

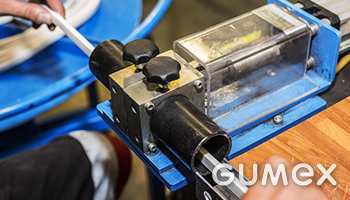

Methode: Der Schnitt erfolgt mit einem an Luftkolben angeschlossenen Messer. Halbautomatische pneumatische Schlagmessermaschine
Sie wird über ein Fußpedal gesteuert, hat einen eigenen Stückzahlzähler.

Was schafft dieses Werkzeug: Schläuche, Profile aus kompaktem und mikroporösem Gummi (ohne Metallspirale oder Metallarmierung)

Verwendung: Kleinere Serien

Vorteile: Eine schnelle Methode zum Schneiden von Schläuchen mit Gewebeumflechtung oder einfach geformten
Profilen. Es handelt sich um eine präzise digitale Maschine mit Servomotor-Vorschub, das Schneiden ist also nicht nur relativ genau, aber vor allem auch preiswert.

Einschränkung: Nicht für Schläuche mit Metallspirale oder Profile mit Metallarmierung Der maximale Außendurchmesser beträgt 40 mm, die minimale Zuschnittlänge 100 mm, die maximale Zuschnittlänge 1500 mm. Bei komplexeren Profilformen müssen mehrere Teststücke angefertigt werden, das Profil wird durch den Druck des Messers verformt und der Schnitt ist nicht mehr absolut gerade.

Kostenaufwand: *** (bei Serien **)

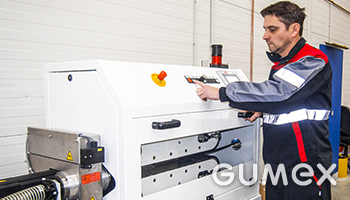

Methode: Maschinelles Ablängen von Rohren, Schläuchen, ProfilenAutomatische Schneidemaschine

Was schafft dieses Werkzeug: Kunststoffrohre, Kompaktprofile, mikroporöse Profile, Silikonprofile, Schläuche kleinerer Durchmesser, ca. bis 20 mm

Verwendung: Serie

Vorteile: Sie schneidet eine große Stückzahl in kurzer Zeit – hohe Frequenz des Abschneidzyklus.

Einschränkung: Aufgrund von Materialhärte, Größe, Toleranzen. Für jede Anfrage werden zuerst einige Probestücke
erstellt und dann die Schnitttoleranz vereinbart. Nicht einsetzbar bei Schläuchen und Profilen mit Metallarmierung.

Kostenaufwand: ** (bei Serien*)

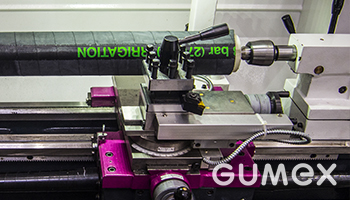

Methode: Trennen (Ablängen) der Schläuche mit einem Abstechstahl (sog. Abstechdrehen). Drehmaschine
Die Schläuche werden mit Hilfe eines Abstechstahls, welches auf einem Silikondorn aufgeschoben ist, abgestochen (getrennt);
er entspricht dem Innendurchmesser des zu trennenden Schlauchs.

Was schafft dieses Werkzeug: Schläuche ohne Metallspirale

Verwendung: Stückproduktion, kleinere Serien

Vorteile: Diese Methode eignet sich besonders zum Schneiden von Schläuchen mit größerem Durchmesser zu kurzen Schlauchzuschnitten von einigen Zentimetern, wobei die Rechtwinkligkeit des Schnitts beibehalten wird.

Einschränkung: Nur für Schläuche mit einem Innendurchmesser von 25–130 mm geeignet, die minimale
Länge des Schlauchzuschnitts beträgt 10 mm, die maximale Länge des Schlauchzuschnitts beträgt 600 mm. Diese Methode ist nicht verwendbar für Schläuche mit Metallarmierung oder Metallumflechtung

Kostenaufwand: ****

Bemerkung: * = der niedrigste finanzielle Wert eines Auftrags, **** = der höchste finanzielle Wert eines Auftrags; Quelle Berechnungen der Produktionsabteilungen der Gesellschaft GUMEX
