Wie wird ein Schlauch richtig montiert?

In der Praxis werden Schläuche oft fehlerhaft montiert. Was kann eine fehlerhafte Installation verursachen? Beim Anschließen eines Schlauchs haben sich 8 einfache, aber effektive Regeln bewährt.

Auf die Lebensdauer eines jeden Schlauchs hat einen direkten Einfluss die Art und Weise der Schlauchbefestigung, sowie die Umgebung, in der der Schlauch verwendet wird.
Unser Ziel ist es also, den Schlauch korrekt anzuschließen, ohne dass wir einen langwierigen Prozess von fehlerhaften Versuchen durchmachen müssen. Dabei sind lediglich einige der bewährten Praxistipps zu beachten:

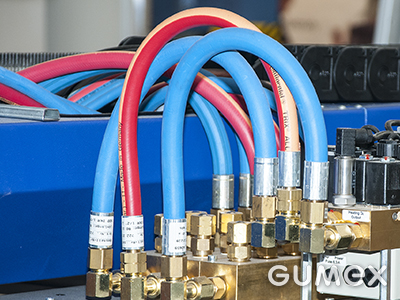

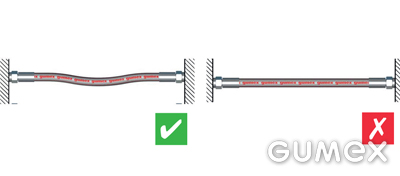

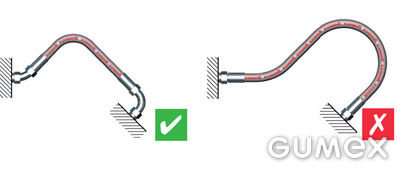

1. EIN SCHLAUCH BRAUCHT SEINE FREIHEIT
Den Schlauch müssen Sie so einbauen, dass er in keiner Arbeitsposition unter Spannung steht (mit Ausnahme seines Eigengewichts). Der Schlauch sollte über einen ausreichenden Spielraum verfügen, damit er sich frei bewegen oder schwingen kann, ohne dass im Schlauch selbst eine Spannung entsteht. Wenn ein unter Druck stehender Schlauch zu kurz ist, kann er aus den Endstücken herausgerissen und/oder die Endstücke beschädigt werden. Dies führt zum Beispiel zu einem Verlust der Dichtigkeit des Schlauchs.
Gleichzeitig muss jedoch darauf geachtet werden, dass der Schlauch nicht übermäßig viel Freiraum für seine Bewegung hat. Dies könnte dazu führen, dass sich der Schlauch in anderen Schläuchen oder Kabeln verheddert und/oder an anderen Anlagenteilen reibt.

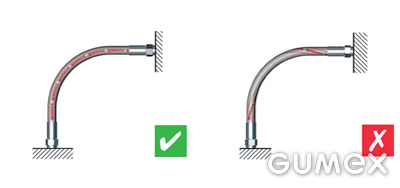

2. DEN SCHLAUCH NIE VERDREHEN
Verhindern Sie das Verdrehen des Schlauchs. Beim erhöhten Druck des transportierenden Mediums kann es zur Beschädigung des Schlauchs in der Stelle der Endstückbefestigung kommen.

3. EIN SCHLAUCH FUNKTIONIERT AM BESTEN MIT EINEM KOMPATIBLEN ENDSTÜCK

Konsultieren Sie mit uns die Auswahl des geeigneten Endstücks. Die Endstücke werden bei uns auf verschiedene Art und Weise montiert:

- mit Schellen, Bändern, Klemmschellen oder Einbindedraht
- Verpressen auf professionellen Pressen
Nach der Konfektionierung von Industrieschläuchen mit Endstücken führen wir eine Druckprüfung mit hydrostatischem Druck nach ČSN EN ISO 1402 durch.

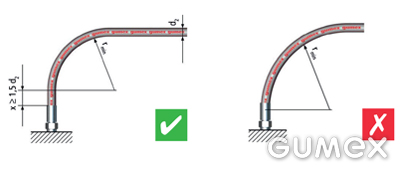

4. ACHTEN SIE AUF DIE EMPFINDLICHE VERBINDUNGSSTELLE
Beim Einbau von gebogenen Schläuchen sollte die vorgesehene Schlauchbiegung erst in einem Abstand von ≥ 1,5 d2 vom Endstück beginnen. Eine Biegung direkt am Endstück kann zu Schäden der Schlauchstruktur führen.

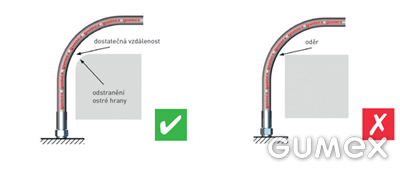

5. VERHINDERN SIE BESCHÄDIGUNG DES SCHLAUCHS VON AUSSEN

Der Schlauch darf sich weder an den Konstruktionsteilen in seiner Umgebung noch an anderen Schläuchen aufscheuern. Damit der Schlauch ordnungsgemäß funktioniert, ist es notwendig, sowohl die Schlauchseele als auch den -mantel unbeschädigt zu halten.

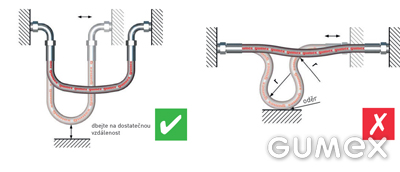

6. EIN SCHLAUCH DARF KEINEN ÜBERMÄSSIGEN ZUGBEANSPRUCHUNGEN AUSGESETZT SEIN

Beim Anschließen eines Schlauchs mit Endstücken an bewegliche Teile muss die Schlauchlänge so gewählt werden, dass der Radius „r“ im gesamten Bereich nicht weniger als „r min“ beträgt; der Schlauch darf keiner zusätzlichen Zugbeanspruchung ausgesetzt sein.

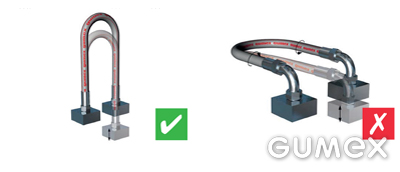

7. BEI BEWEGLICHER VERBINDUNG IST AUF KORREKTE MONTAGE ZU ACHTEN

Verhindern Sie eine Verwindung des Schlauchs bei beweglicher Verbindung. Der Schlauch ist so zu befestigen, dass eine Verwindung des Schlauchs selbst bei seiner Bewegung verhindert wird.

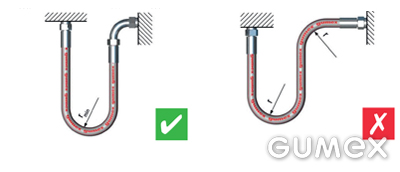

8. VERHINDERN SIE DIE VERSTOPFUNG DES SCHLAUCHS
Der Biegeradius darf nicht kleiner als der kleinste zulässige Biegeradius (r ≥ r min) sein. Dies könnte dazu führen, dass der Mediendurchfluss unzureichend ist oder der Schlauch sich direkt im Endstück verbiegt.

Wovon ist der Biegeradius abhängig:

• Schlauchdurchmesser,
• Anzahl und Art der Innenschichten,
• Material.

Warum ist der Biegeradius so wichtig?

Dieser technische Parameter muss bei der Auswahl eines Schlauchs berücksichtigt werden, insbesondere dann, wenn der Schlauch auch vakuumbeständig und hochflexibel sein muss. Die Nichteinhaltung des angegebenen Biegeradius in mm kann zu Knicken oder irreversibler Beschädigung des Schlauchs führen.
Je kleiner der Wert des Biegeradius ist, desto mehr können wir den Schlauch biegen. Dieser Wert ist beispielsweise beim Vergleich von zwei Schlauchtypen praktisch. Auf unserer Website finden Sie immer die Angabe zum Biegeradius des Schlauchs.

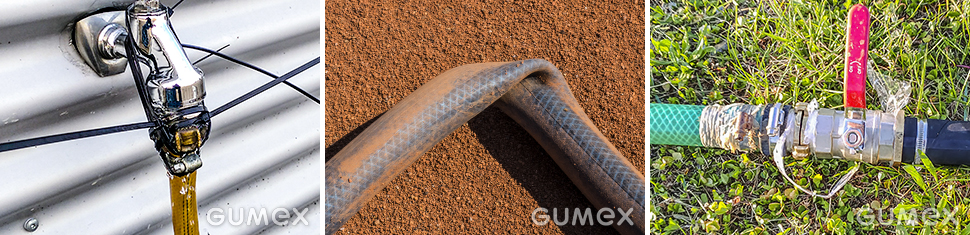

WIE SOLLTE DAS NICHT AUSSEHEN:
